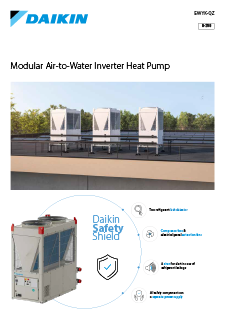

EWYK-QZ Product catalogue
PDF | 897.41KB
Igényes épületekhez tervezve.

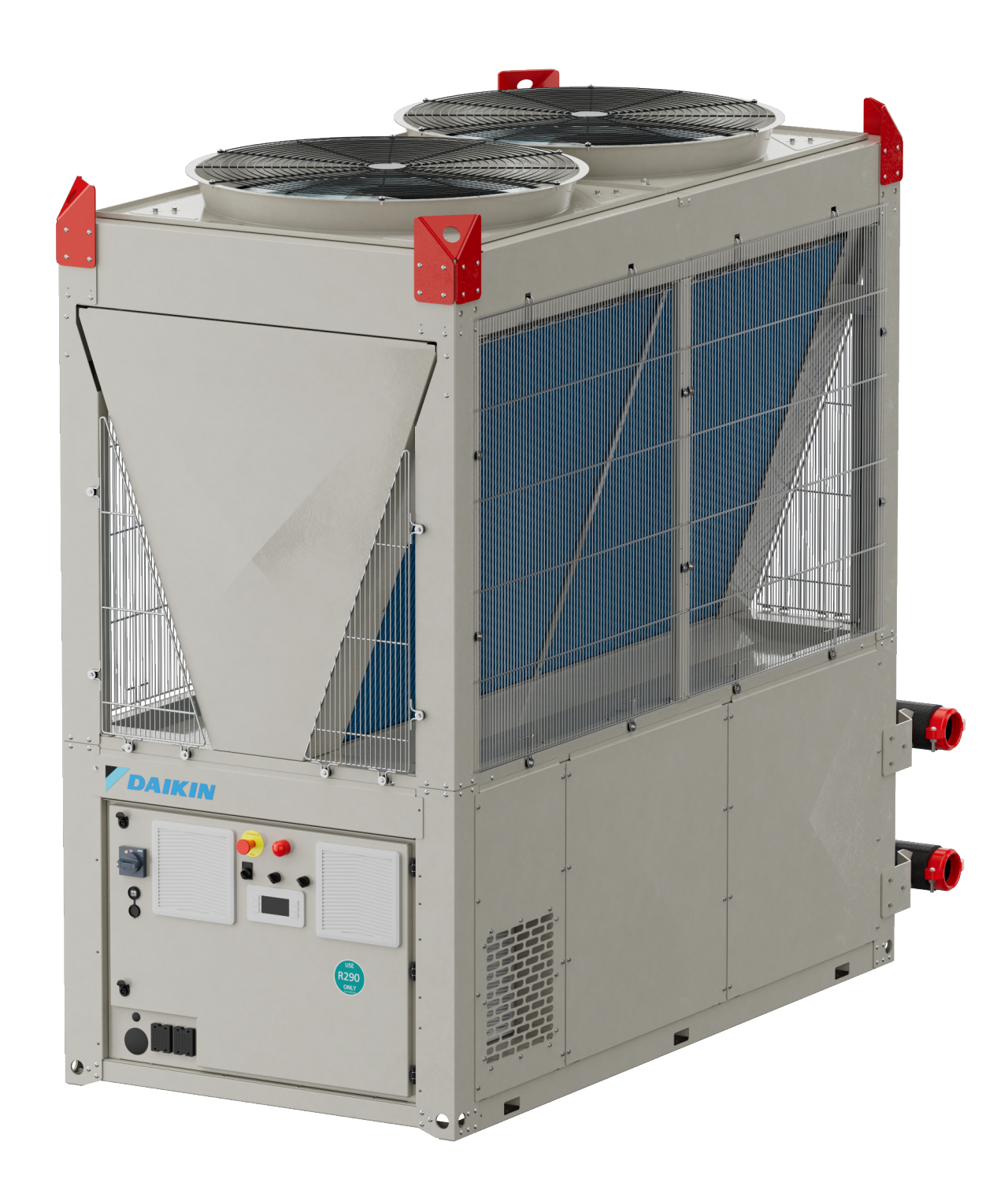

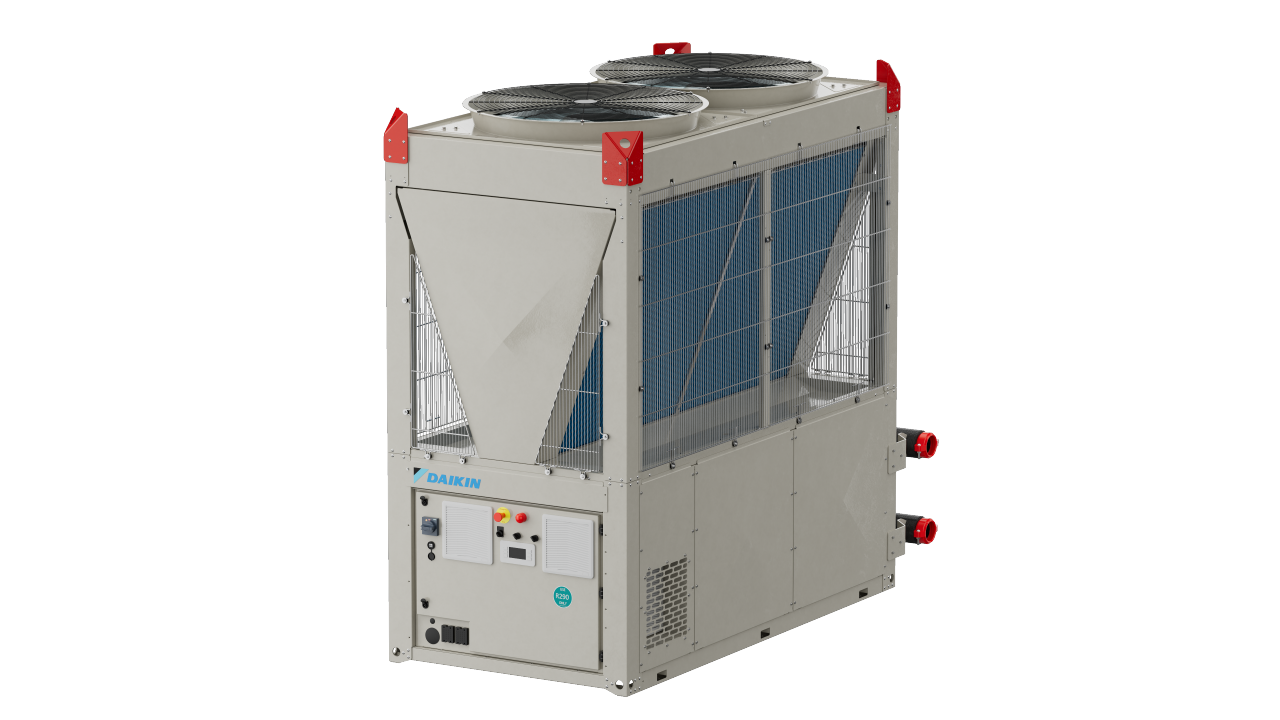

Az R-290 hűtőközeggel töltött Daikin EWYK-QZ moduláris, levegő-víz inverteres hőszivattyú 100 kW-tól akár 2000 kW-ig bővíthető több egység kombinálásával.
Plug-and-play kialakításának köszönhetően a modulok egymás mellé helyezhetők vagy egymásra építhetők, ahogy a projekt bővül, így új társasházi rendszerekben, utólagos nagy léptékű korszerűsítéseknél és igényes ipari alkalmazásokban egyaránt jól használható.
Egy rendszer, korlátlan lehetőségek.
Plug & Play moduláris rendszer
Moduláris kialakítás és rugalmas bővíthetőség, akár 2000 kW-ig.
A rendszer a projekt növekedésével együtt bővíthető, így a modulok az épület fejlesztési ütemezéséhez igazodva, lépésről lépésre adhatók hozzá. Az egységek egymás mellé vagy egymásra telepíthetők a kompakt kialakítás érdekében, akár négy, egyenként négy modulból álló rendszerrel és összesen 60 lehetséges konfigurációval egy rendszeren belül.
1 alapmodul – 100 kW-tól
2 alapmodul – 270 kW-ig

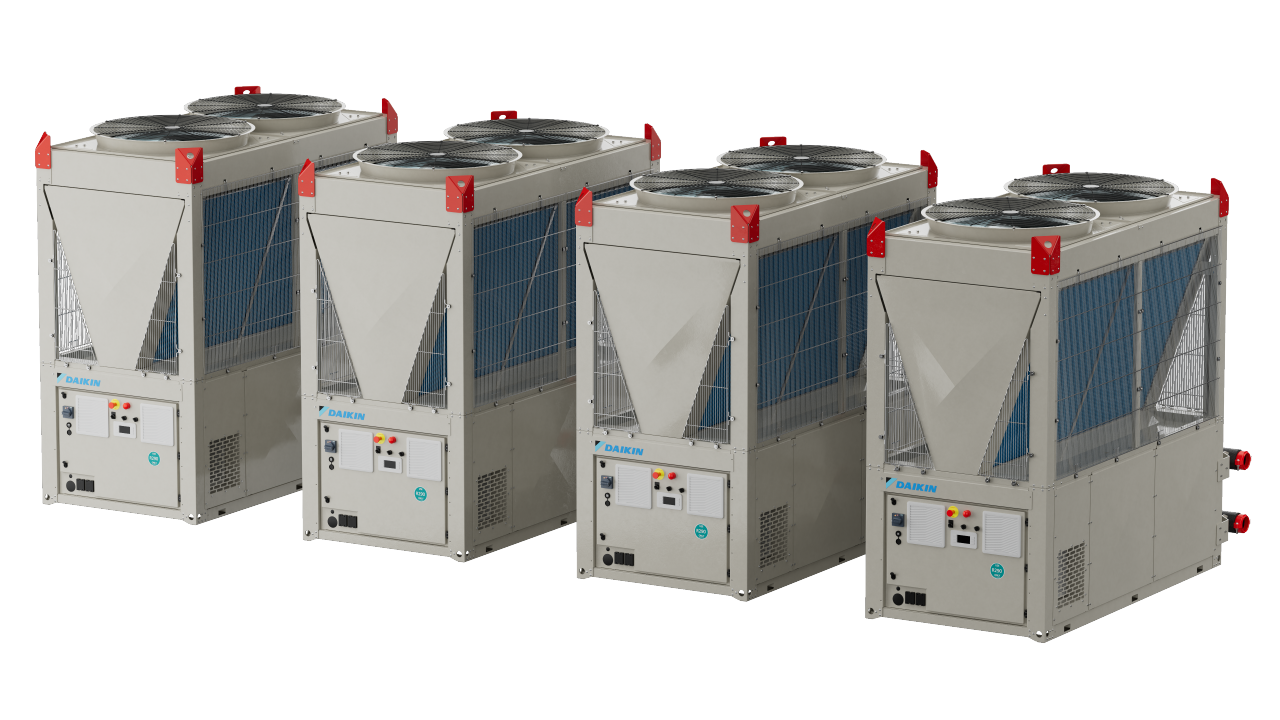

1 modulcsoport (4 modul) – 540 kW-ig

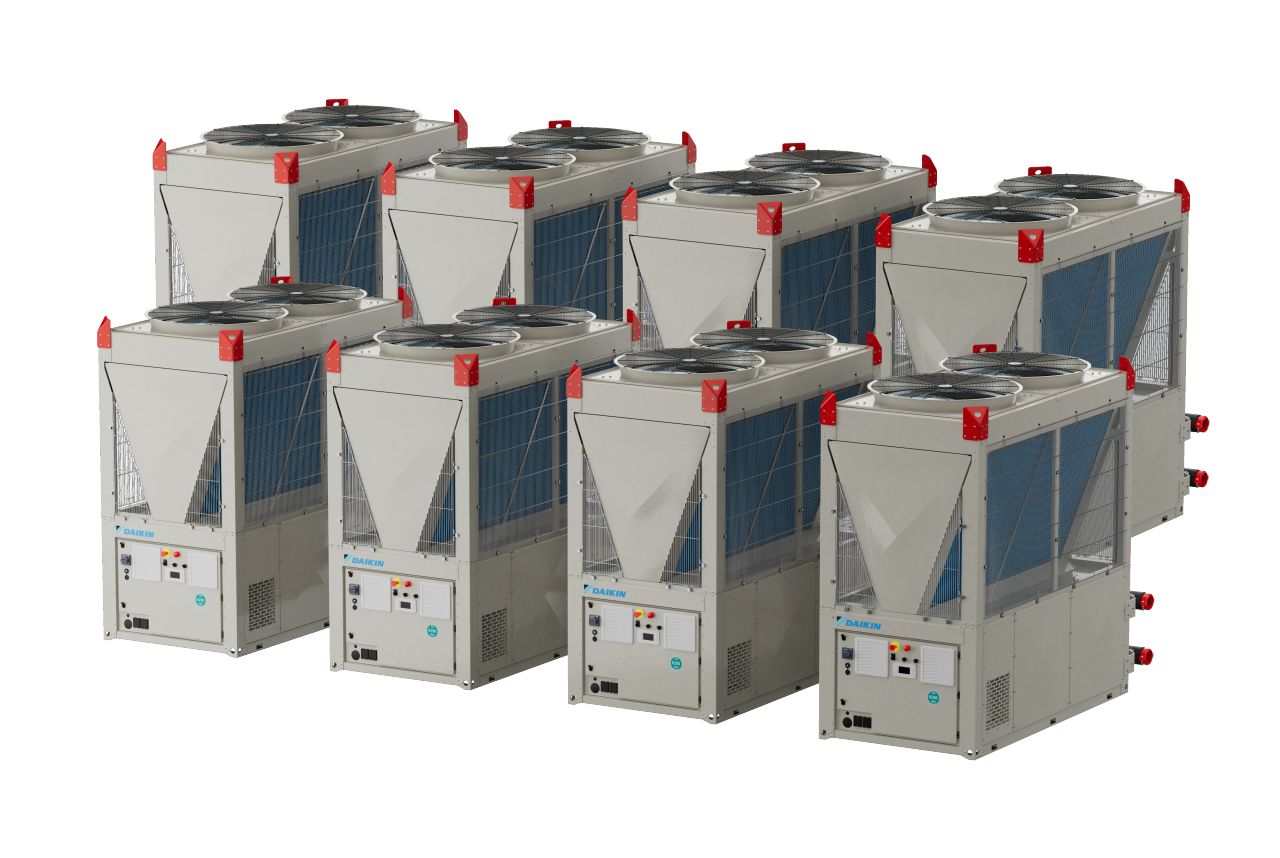

4x4 modulcsoport – 2 000 kW-ig
iCM rendszervezérléssel
Maximális teljesítményre optimalizálva
Teljes inverteres technológia
A VFD-s scroll kompresszorok és az inverteres EC ventilátorok valós időben követik a terhelésváltozásokat, biztosítva a kiváló részterheléses szezonális hatékonyságot egész évben.
Plug & Play telepítés
Egy tápkábel legfeljebb négy modul áramellátását biztosítja. A Manifold csőkészlet segítségével a csövezés gyorsan kivitelezhető az egységek között, így tovább csökkentve a helyszíni szerelési időt.
Magas hőmérsékletű üzemelés
Akár −20 °C-os külső hőmérsékletnél is 75 °C-os fűtési vízhőmérsékletet biztosít, így a legigényesebb alkalmazásokban is közvetlenül kiváltja a kazánokat.
Természetes hűtőközeg
Az R-290 (propán) felmelegedési potenciálja mindössze 0,02 — jövőbiztos megfelelés az F-gáz szabályozásnak és jelentősen csökkentett karbon lábnyom.
Opcionális szivattyúmodul
Az inverteres szivattyúval és 18 literes tágulási tartállyal rendelkező külön szivattyúmodul közvetlenül a rendszerhez illeszthető, és teljesen önálló fűtési/hűtési rendszermegoldást biztosít.
Utólagos beépítésre kész
Az EWYK-QZ a moduláris bővíthetőségnek köszönhetően ideális választás korlátozott térrel bíró helyeken, és fokozatos kapacitásbővítést igénylő projektekhez.
Széles működési tartomány
Kompromisszumok nélkül, bármilyen körülmények között.
Megbízható fűtést és hűtést nyújt széles üzemeltetési tartományban, akár 75 °C-os vízhőmérséklettel, így kiválóan alkalmas kazán kiváltására lakossági, szállodai és ipari környezetben.
| Min. | Max. | |
| Fűtővíz | 20°C | 75°C |
| Hűtővíz | -15°C | 18°C |
| Külső környezeti hőmérséklet | -20°C | 46°C |
Daikin Safety Shield biztonsági rendszer
Biztonság minden szinten
- Két hűtőközeg-szivárgásérzékelő — a kompresszorház és az elektromos panel védelmére.
- ATEX-tanúsítványú elszívó ventilátorok — pozitív nyomást tartanak fenn, és mindkét térből eltávolítják az esetleges szivárgásokat.
- Fény- és hangjelzés — szivárgásérzékelők által azonnal aktiválva a gyors vészhelyzeti reakció érdekében.
- Független tápellátás — minden biztonsági eszköz külön, a fő egység tápellátásától független áramkörön működik.
- Biztonsági szelepes gyűjtőcső — túlnyomás esetén a hűtőközeget a kompresszorházon kívülre vezeti.
A Daikin biztonsági koncepciója kiterjed a teljes termékéletciklusra — a gyártástól és a raktározástól kezdve a szállításon, a telepítésen és a karbantartáson át egészen az ártalmatlanításig — így a partnerek és a végfelhasználók mindig biztonságos környezetben dolgozhatnak.
Intelligens hűtésvezérlő
1. Teljes üzemoptimalizálás
Fűtési vagy hűtési üzemmódban összehangolja az összes modult, biztosítva a magas hatékonyságot és a megbízható működést a rendszer méretétől és konfigurációjától függetlenül.
2. Bővíthető rendszerarchitektúra
Egyetlen felületről kezeli a hűtőtornyokat és a közös rendszerre kapcsolt szivattyúrendszereket mind levegő-, mind vízhűtéses rendszerek esetén.
3. Alacsonyabb üzemeltetési költségek
Az energiafogyasztás és a mechanikai igénybevétel csökkentésével az iCM növeli a rendszer tartósságát, és mérhető hatékonyságnövekedést biztosít a készülék teljes élettartama alatt.
Műszaki adatok – EWYK-QZ
EWYK135QZXSA2
| Paraméter | Érték |
Fűtési teljesítmény [H1] — 40/45 °C, 7 °C külső hőmérsékletnél (kW) | 100 |
COP [H1] (kW/kW) | 3,3 |
SCOP alacsony hőmérséklet / közepes hőmérséklet (kW/kW) | 4,2/3,2 |
Hűtési teljesítmény [C1] — 12/7 °C, 35 °C külső hőmérsékletnél (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6/4,8 |
Hangteljesítmény-szint (dB(A)) | 79,5 |
Méretek (h x sz x m) (mm) | 2382 × 1207 × 2653 |
Hűtőközeg-töltet (kg) | 6,6 |
Kompresszor típusa | 2× Scroll VFD |
| Áramellátás | 400 V / 3 fázis / 50 Hz |
Modulcsoport-kapacitások
1 MODUL
135 kW
Fűtés / 128 kW Hűtés
2 MODUL
270 kW
Fűtés / 256 kW Hűtés
3 MODUL
405 kW
Fűtés / 384 kW Hűtés
4 MODUL
540 kW
Fűtés / 512 kW Hűtés
Jövőbiztos kialakítás
Az R-290 az egyik leginkább környezettudatos hűtőközeg a piacon. A teljes inverteres technológiával és okoshálózati integrációval kombinálva az EWYK-QZ támogatja a fenntartható épületminősítéseket, és megfelel a legújabb európai szabályozásoknak.
Fenntartható épületmegoldásokhoz tervezve
BREEAM minősítésre kész
LEED minősítésre kész
Teljes mértékben megfelel a legújabb F-gáz szabályozásnak
Kulcsfontosságú fenntarthatósági és teljesítménymutatók
0,02 GWP – (globális felmelegedési potenciál)
4,2-es SCOP – magas szezonális hatékonyság (alacsony hőmérséklet)
75 °C – Maximális fűtővíz-hőmérséklet
−20 °C – Legalacsonyabb kültéri hőmérséklet fűtési üzemmódban
Tudjon meg többet
Egy rendszer.
Végtelen lehetőség.
Vegye fel a kapcsolatot egy Daikin szakértővel, hogy megtalálja a projektjéhez legmegfelelőbb konfigurációt.
