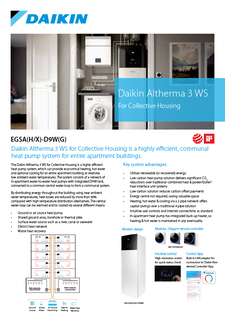

Daikin Altherma 3 WS for collective housing_Product flyer_ECPEN20-753_English
PDF | 375.93KB
A kihívás
A városi környezetben élő emberek száma az utóbbi években folyamatosan növekedett.
Ennek következtében az élettér iránti nagyobb igény az építőiparban a társasházak számának növekedését hozza el a jövő városaiba. Az építőipar fontos szerepet játszik az energiafogyasztásban, és az EU-ban a felhasznált energia 40 %-át teszi ki.
A jövőbeli célok elérése érdekében új európai irányelvek szabályozzák a modern lakóépületek hatékonyságát. Ebből a szempontból a hőszivattyúk kiemelt szerepet játszanak a klímacélok elérésében - nem csupán az önálló lakóházakban, hanem a többlakásos társasházakban is.
A több mint 100 éve az innováció élvonalában járó Daikin a társasházak kihívásaira saját fejlesztésű hőszivattyús technológiákon alapuló, teljesen megújuló megoldásokkal reagál. Az alacsonyabbtól a magas épületekig, az egyénitől a központi fűtési rendszerekig, a felújítástól az újépítésűig, a Daikin rendelkezik a megfelelő termékkel, szakértelemmel és megoldással, amire Önnek szüksége van.
Gyakorlati aggályok
A megújuló energiaforrások használata a társasházi alkalmazásoknál bizonyos gyakorlati aggályok miatt kihívást jelenthet.
- Telepítési hely
- Zajkorlátozások
- Melegvíz igény
- Higiénikus víz
- Vízvezetékhálózat kialakítása
Társasházak és lakóépületek esetében gyakran korlátozott a kültéri és beltéri egységek elhelyezésére rendelkezésre álló hely.
A végfelhasználók vonakodnak a teraszon lévő terület elfoglalásától.
Egy új épület tervezésekor az építtetőknek figyelembe kell venni a várostervezési szabályozásokat, az ügyfelek elvárásait és a társasházi szabályokat.
A magas épületek esetén a megújuló energiaforrások integrálása a tetőn elérhető tér mérete alapján korlátozott.
A zajkorlátozások befolyásolják a hőszivattyúk telepítési helyét a nagyobb lakóépületekben.
A hőszivattyúk nem megfelelő elhelyezése az épületen kívül zavaró lehet a szomszédok számára.
Az éjszaka maximálisan megengedett zajszint 35 dBA, és minimum 3 m-es távolságra kell elhelyezni a szomszédoktól.
A hőszivattyúk zajszintje gyakori probléma, amikor az egységet az épület külső részére helyezik el.
A használati melegvíz (DHW) igény egyre fontosabb szerepet játszik az új lakóépületeknél.
A családi házaktól a több családnak otthont adó társasházakig a használati melegvíz igénye egyre növekvő fontosságú a teljes fűtési igény tekintetében.
Az új épületek esetén a felületfűtéshez (SH) használt energia a továbbfejlesztett épületszigetelésnek köszönhetően csökken.
Ezért a használati melegvíz nagy hatékonyságú előállítása fontos a lakóépületek elsődleges energiafelhasználásának csökkentéséhez.
Garantálni kell, hogy a víz higiéniája megfeleljen a helyi előírásoknak.
Az európai előírások megkövetelik a 60°C-os vízhőmérsékletet a leágazó pontnál.
A rendszerben lévő víz a legtöbb használati melegvíz tároló tartállyal történő kialakítás esetén akár 55 °C fölötti hőmérsékleten is keringhet, ezzel megelőzve a legionella baktériumok elszaporodását a vízben.
A vízvezetékhálózat kialakítása nagy odafigyelést igényel a magas épületek esetén
A magas hőmérsékletű víz (70°C) előállítása és az épületen belüli keringetése:
- hőveszteséget okozhat (akár 40 %) az elosztóhálózatokban
- magas hidraulikus költségeket idézhet elő a csövek nagyobb mérete és a vastagabb szigetelések miatt
Daikin integrált megoldások a társasházak számára
Annak érdekében, hogy fenntartható és magas energiateljesítményű fűtőberendezést biztosítson a társasházakba és apartman épületekbe, a Daikin az Applied és a Lakossági fűtési termékcsalád egységeit kombinálta egy olyan integrált rendszer kialakításához, amely könnyedén megoldja a magas épületek esetén felmerülő gyakorlati problémákat.
Az Applied EWYT több beltéri egységet összekapcsoló, központi hőszivattyúként történő használatával a Daikin Altherma 3 WS egyszerre nyújt kényelmet fűtés és hűtés terén, tiszta melegvizet és egyéni hőmérséklet-szabályozást is biztosít a lakók számára.
Ez a rendszer kiegészíthető Daikin hőleadók (Padlófűtés, parapetes hőleadók) széles és rugalmas választékával, amelyek közül az ügyfelek a számukra leginkább megfelelőt választhatják lakásukba.
Továbbá a lakások közötti hővisszanyerési hatásnak köszönhetően a rendszer kiemelt hatékonysággal képes egyszerre több műveletet is végezni, mint a fűtés, hűtés és használati melegvíz előállítás. Ezáltal az éves CO2 kibocsátás a hagyományos gázkazánokhoz képest jelentős mértékben csökken.

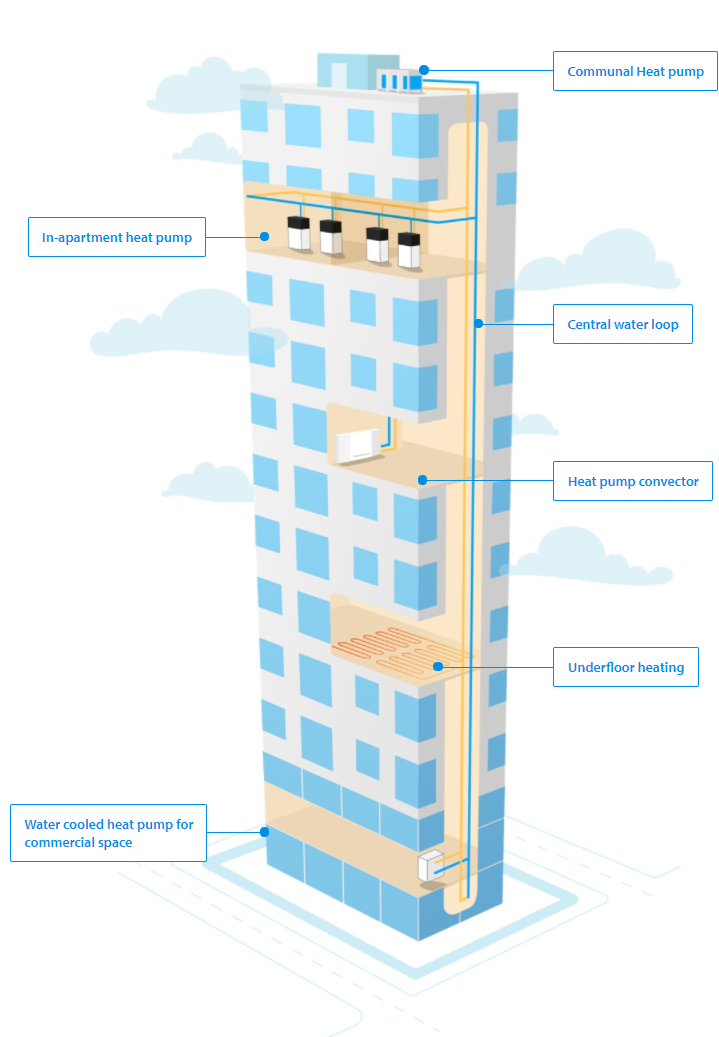

Hogyan működik ez a vízkör?
A Daikin Altherma társasházi megoldása fűtést, használati melegvizet, valamint igény esetén hűtést biztosít magas építésű társasházak számára. A rendszer lakásonként telepített, beépített használati melegvíz-tárolóval ellátott víz–víz hőszivattyúkból áll, amelyek egy közös központi vízkörhöz csatlakoznak, így közösségi rendszert alkotnak. A központi vízkört levegő–víz hőszivattyúk melegítik vagy hűtik alacsony hőmérsékleten, magas hatékonyság mellett.
Lakáson belüli hőszivattyú
A vízzel működő Altherma biztosítja az egyes lakások fűtését, illetve felületfűtést/-hűtést és használati melegvíz-ellátást biztosít teljesen önállóan szabályozható módon
- Autonóm hőszivattyús rendszer
- Kis helyigényű telepítés (60 x 65 cm)
- Extra csendes egység (hangteljesítmény = 39 dBA)
- Bármilyen típusú hőleadóval kompatibilis
Vízhűtéses hőszivattyú a kereskedelmi célú helyiségekbe
A központi vízkört a központi levegő-levegő hőszivattyú fűti fel
- Széles teljesítménytartomány 80 és 700 kW között
- Környezettudatos megoldás R32 hűtőközeggel
- Fűtés és hűtés biztosítása
- Optimális fűtési megoldás
Kommunális hőszivattyú
+10°C és +30°C között tartja a központi vízkört
Moduláris levegő-levegő Hőszivattyú
Környezettudatos megoldás R32 hűtőközeggel
Széles fűtési kapacitástartomány egyetlen egységgel (82 kW – 670 kW)
Fűtés és hűtés biztosítása
Központi vízkör
A központi vízkör elosztja az alacsony hőmérsékletű fűtést az épületben a környezeti vízhőmérséklet felhasználásával
Legalacsonyabb hőmérsékletű hálózat (10°C – 30°C)
A csövek hőveszteségének elosztása és a folyosók túlfűtésének megszüntetése
Kisebb csőméretek
A hővisszanyerés lehetséges az elosztóhálózatban
Hőszivattyús hőleadó
A tökéletes hőszivattyús hőleadó alacsony hőmérsékletű generátorok kombinálják a stílusos külső, a minimális méret és az alacsony zajszint előnyeit
Méretének és kialakításának köszönhetően bármely környezetbe könnyedén beilleszthető
Tökéletesen illeszkedik az alacsony hőmérsékletű generátorokhoz
Nagyon alacsony zajszint
Keskeny kialakítás; mélysége csupán 135 mm
Padlófűtés
Regeneratív fűtést biztosít télen és hűtést nyáron, így tökéletes megoldás új épületekbe
EWYT-B hűtőberendezés
A központi vízkört a központi levegő-levegő-levegő hőszivattyú fűti fel
Daikin Altherma 3 WS
A vízzel működő Daikin Altherma biztosítja az egyes lakások fűtését, illetve felületfűtést/-hűtést és használati melegvíz-ellátást biztosít teljesen önállóan szabályozható módon
