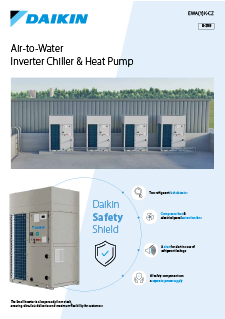

EWA(Y)K-CZ Product catalogue
PDF | 826.31KB
A kompakt, nagy teljesítményű klímaszabályozás új etalonja.
A Daikin EWA(Y)K-CZ levegő-víz inverteres hűtőberendezés és hőszivattyú, R-290 hűtőközeggel – természetes megoldás, szinte nulla globális felmelegedési potenciállal.
Korlátozott hely és gyors kivitelezés céljából tervezve. Akár 75 °C-os fűtővizet képes előállítani, így hatékony alternatívája a kazánoknak lakossági, szállodai és kórházi környezetben is.
Nyolc méretben elérhető, raktárról azonnal.
1 kompresszor – 1 ventilátor
20-30 kW
1 kompresszor – 2 ventilátor
40-60 kW
2 kompresszor – 3 ventilátor
70 kW
2 kompresszor – 4 ventilátor
85 kW
Az EWA(Y)K-CZ sorozat fő jellemzői

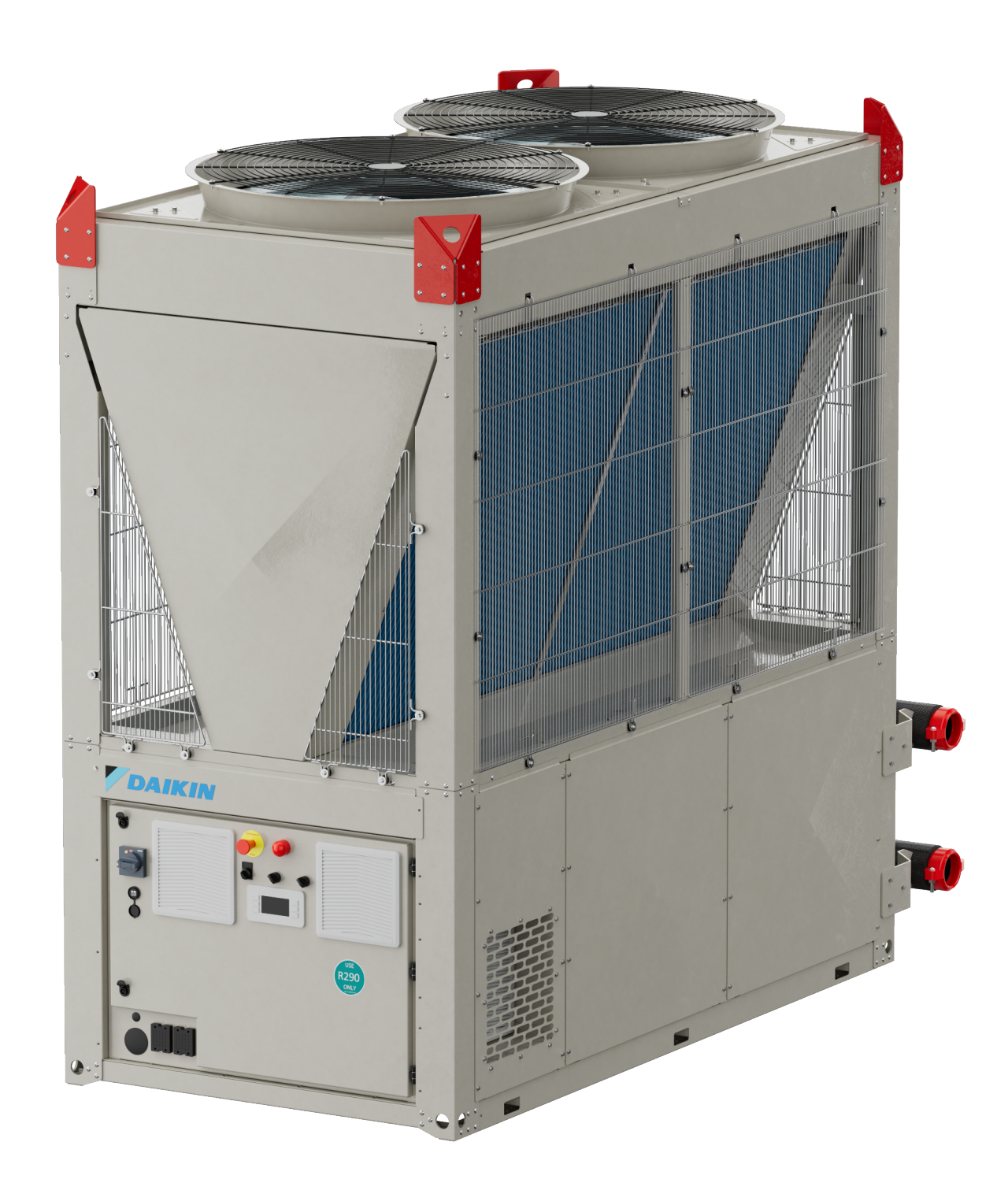

Az EWA(Y)K-CZ sorozat egy levegő-víz rendszerű, kis teljesítményű inverteres hűtőberendezés és reverzibilis hőszivattyú, amely természetes R-290 hűtőközeget használ.
Magas vízhőmérséklet
- Akár 75 °C-os fűtési előremenő vízhőmérsékletet biztosít
- Extrém környezeti körülmények között is stabil teljesítményt nyújt
- Zord téli viszonyok között is megbízhatóan működik, és nyáron is alkalmas használati melegvíz készítésére
Hatékony működés
- Nagy hőmérséklet-különbség (ΔT) mellett is hatékonyan működik
- Széles alkalmazási körben biztosít fűtési vízellátást
Rugalmas, igény szerint bővíthető megoldás
- Kiegészíti a Daikin Small Inverter Chiller termékcsaládot
- Kompakt, rugalmasan bővíthető kialakítást kínál
- Könnyen alkalmazható a különböző felhasználási területekhez és teljesítményigényekhez
Elérhetőség és szállítási feltételek
Beépített szivattyús kivitel:
- Raktárról azonnal elérhető
- Rendkívül gyors kiszállítást és maximális rugalmasságot biztosítunk
Szivattyú nélküli kivitel:
- Rövid szállítási határidő
- Elősegíti a gyors reagálást a projektlehetőségekre
Széles működési tartomány
Paraméter | Min. | Max. |
Fűtővíz | 20°C | 75°C |
Hűtővíz | -15°C | 20°C |
Külső környezeti hőmérséklet | -20°C (fűtés) | 46°C (hűtés) |
Igényes projektekhez tervezve
Mindig raktáron
A beépített VFD-s szivattyúval szerelt konfiguráció mindig azonnal rendelkezésre áll, így sürgős projektek esetén is ultragyors szállítást és maximális ütemezési rugalmasságot biztosít.
Valódi alternatíva a kazán kiváltására
Akár 75 °C-os fűtővizet biztosít, még −20 °C-os kültéri hőmérséklet mellett is. Kompromisszumok nélkül kiváltja a gázkazánokat lakossági, szállodai és kórházi környezetben is.
R-290 – természetes hűtőközeg
A propán (R-290) globális felmelegedési potenciálja (GWP) mindössze 0,02. Teljes mértékben megfelel az új F-gáz rendeletnek, és a berendezés teljes élettartama alatt rendkívül alacsony közvetlen és közvetett CO₂-kibocsátást biztosít.
Kompakt méret
Nyolc méretben, 20–85 kW teljesítménytartományban, mindegyik minimális helyigénnyel. Ideális megoldás korlátozott helyigényű lakóépületekben, szállodákban és egészségügyi létesítményekben.
Teljes inverteres termékcsalád
Az inverteres scroll kompresszor, a VFD-s szivattyú és az invertervezérelt EC ventilátorok együttesen biztosítják a pontos teljesítményszabályozást, a kiemelkedő részleges hatékonyságot és az alacsony üzemeltetési költségeket.
Zöldépület-kompatibilis
Az invertervezérelt fűtési/hűtési rendszer hatékonyságának és az ultraalacsony globális felmelegedési potenciállal (GWP) rendelkező hűtőközegnek köszönhetően támogatja a BREEAM és LEED minősítések elérését. Elérhető okoshálózati kiegészítő a megújuló, energiahatékonyabb felhasználásához.
Rendkívül gyors kiszállítás. Maximális rugalmasság.
A Small Inverter Chiller raktárkészletről mindig elérhető, ami lehetővé teszi az azonnali reagálást a sürgős projektek igényeire.
Nincs várakozás, nincs késedelem – csak teljesítmény pontosan akkor, amikor szükség van rá.
Kiváló választás utolsó pillanatos kiváltásokhoz, szakaszos bevezetésekhez és szoros határidős kivitelezésekhez.
- Lakossági: Kompakt kialakítása és halk működése révén tökéletes választás lakásokba, villákba és többlakásos épületekbe.
- Szállodák: Minden évszakban állandó komfortot nyújt, akár 75 °C-os kimeneti hőmérséklettel fűtési és használati melegvíz-igényekhez.
- Egészségügy: Biztonságos, megbízható üzemelés önálló biztonsági áramkörökkel és minősített telepítési protokollokkal
- Utólag is beépíthető: Közvetlenül kiváltja a meglévő gázkazánokat, minimális fűtési/hűtési rendszerátalakítással.
Biztonság a teljes életciklus során
Daikin Safety Shield biztonsági rendszer
A Daikin biztonsági koncepciója a termék teljes életciklusára kiterjed, így a partnerek, a telepítők és a felhasználók minden szakaszban a legmagasabb biztonsági szintet élvezhetik
ATEX minősítésű ventilátorok: Szellőzteti a vezérlőszekrényt, fenntartja a pozitív nyomást, és megakadályozza a gyúlékony gázok felhalmozódását.
Független tápellátás: Szünetmentes tápegységgel támogatott, külön biztonsági áramkör biztosítja a működést áramkimaradás esetén.
Fény- és hangjelzés: Vészhelyzet esetén azonnali hang- és fényjelzést biztosít.
Kétcsatornás szivárgásérzékelők: R-290 szivárgás esetén azonnal beavatkozik: leállít, riaszt és szellőztet.
Biztonságos fűtési/hűtési rendszerkialakítás: Érzékeli a hűtőközeget a vízkörben, és automatikusan leválasztja az egységet.
Ellenőrzött telepítés: A Stand By Me és e-Care regisztráció garantálja, hogy a telepítést képzett szakemberek végzik.
Műszaki adatok – EWYK-CZP
Hűtés
Modell | 020 | 025 | 030 | 050 | 085 |
Hűtési teljesítmény (kW)* | 17,8 | 21,3 | 24,9 | 44,3 | 72,4 |
Teljesítmény-felvétel (kW) | 5,05 | 6,37 | 8,03 | 12,77 | 23,56 |
EER | 3,52 | 3,35 | 3,10 | 3,47 | 3,07 |
SEER | 5,37 | 5,41 | 5,25 | 5,54 | 5,48 |
* Hűtés 12/7 °C (előremenő/visszatérő), 35 °C külső hőmérsékletnél. A teljesítményadatok tájékoztató jellegűek, és az értékesítés megkezdése előtt módosulhatnak.
Fűtés
Modell | 020 | 025 | 030 | 050 | 085 |
Fűtési teljesítmény (kW)* | 19,9 | 24,5 | 30,2 | 49,3 | 82,6 |
Teljesítmény-felvétel (kW) | 5,09 | 6,40 | 8,22 | 13,10 | 23,95 |
COP | 3,91 | 3,83 | 3,68 | 3,76 | 3,45 |
SCOP (MT 55 °C / LT 35 °C) | 3,50/4,75 | 3,56/4,82 | 3,51/4,68 | 3,50/4,62 | 3,55/4,66 |
* Fűtés 40/45 °C (előremenő/visszatérő), 7 °C külső hőmérsékletnél. A teljesítményadatok tájékoztató jellegűek, és az értékesítés megkezdése előtt módosulhatnak.
Általános
Paraméter | Érték/tartomány |
Kompresszor típusa | Inverteres scroll technológia gőzbefecskendezéssel |
Hőcserélő (levegő) | Alumínium lamellák és réz csövek |
Hőcserélő (víz) | Forrasztott lemezes hőcserélő |
Ventilátor típusa | Axiális (mérettől függően 1–4 ventilátor) |
Hangteljesítmény-szint | 84–89 dB(A) (mérettől függően) |
magasság x mélység | 1878 × 812 mm (minden méret esetén) |
szélesség (mérettől függően) | 1259 → 1757 → 2516 → 3016 → 3516 mm |
Hűtőközeg-töltet | 2,95 – 6 kg R-290 |
