Optimalizálja az épület hatékonyságát a Daikin fejlett AHU megoldásaival
A szellőztetés alapvető fontosságú az épületek tervezésekor és kezelésekor, közvetlen hatással van az egészségre, biztonságra, kényelemre, hatékonyságra és az előírásoknak való megfelelőségre. A Daikin légkezelő egységei kiváló minőségű levegőt és energiahatékonyságot biztosítanak, rugalmas kialakításuk megfelel a különböző épületekbe és felhasználásokhoz, ezzel javítják az üzemi környezetet és fokozzák az általános teljesítményt.

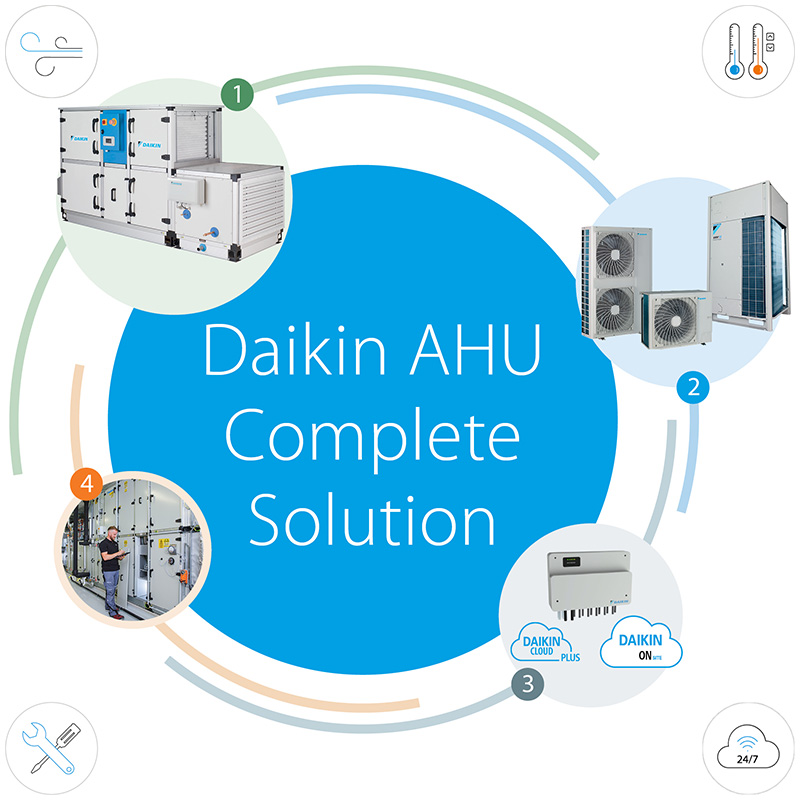

Hogyan segít a Daikin teljes körű HVAC megoldása elérni a maximális hatékonyságot?
- Csúcskategóriás megoldások: Érjen el magas szintű energiahatékonyságot és alacsonyabb CO2 lábnyomot HVAC rendszere minden területén és minden lépésénél.
- Zökkenőmentes integráció és kommunikáció: Győződjön meg arról, hogy minden elem harmonikusan működik: az AHU hővisszanyerő rendszerekkel történő integrálása még hatékonyabb.
- A beszerzést egy helyen biztosító partnerek: Szerezzen be minden szükségeset a tervekhez nyújtott támogatástól a pótalkatrészeken át a szervizelésig, ezáltal csökkentve a különböző beszállítókra fordított időt és energiát.
- Egyszerűbb és gyorsabb üzembe helyezés: Élvezze a megbízható működést az előre programozott, konfigurált és gyárilag tesztelt vezérlőkkel, amelyek nem csupán fokozzák az üzemi hatékonyságot, hanem időt és munkát takarítanak meg a telepítés, az üzembe helyezés és a karbantartás alatt.
Szellőzés:
Érje el a lehető legjobb beltéri levegőminőséget a leghatékonyabbb hővisszanyerő Daikin AHU egységekkel, amelyek a precízen szabályozott belső környezet érdekében biztosítják a fűtést, a hűtést és a párásítást.
Szervizhálózat:
Az üzembe helyezéstől a pótalkatrészeken át a karbantartásig, a Daikin szervizhálózata gyors problémamegoldást és megbízható teljesítményt biztosít, így AHU rendszere mindig zökkenőmentesen fog üzemelni.
Kondenzátor egység:
Zökkenőmentes telepítés és kiemelkedő hatékonyság a Daikin kondenzációs egységek (ERA / VRV) és a Daikin AHU egységek csatlakoztatásakor az egyedi X vezérlők használatával.
Vezérlés:
Takarítson meg időt és költségeket a Daikin plug-and-play vezérlőrendszereivel. Az egyszerű helyszíni összeszerelés és a felhő alapú megoldások biztosítják a vezérlést, bárhol is járjon.
Támogatjuk sikerét, függetlenül az adott projektben játszott szerepétől.
Kiválasztó eszköz
Referenciaesetek
Kezdje szellőztetési projektjét a Daikin kiválasztó eszközzel
Csökkentse jelentős mértékben a kiválasztásra fordított időt a légkezelő egységek felhasználóbarát kiválasztó szoftveres felületével, az ASTRA eszközzel, amellyel megjelenítheti az igényeinek és az adott helynek leginkább megfelelő, egyedi AHU megoldásokat.
- Intelligens szoftver: Az intelligens mag kiváló minőségű kiválasztásokat biztosít a speciális követelményeknek megfelelően.
- Előre feltöltött paraméterek: Versenyképes megoldások érhetőek el a Varázslón belül, amelyek azonnal biztosítják a személyre szabáshoz készen álló 3D eredményt. Módosítsa az egységeket, hogy azok megfeleljenek igényeinek, majd hozza létre és töltse le a műszaki jelentéseket, árlistákat És az egységek diagramjait akár különböző formátumokban is.
Fenntartható HVAC megoldások: R-32 kompatibilis AHU egységek
A Daikin, az innovatív HVAC megoldások vezető szolgáltatója, bemutatja az R-32 kompatibilis AHU egységeit a Compact sorozat L és T, a Modular sorozat R és P, valamint a Professional sorozat tagjaihoz. Piacvezetőként a teljes körű R-32 kompatibilitást elérhetővé téve a kültéri egységeinél (VRV / ERA), AHU egységeinél és vezérlőinél, a Daikin átfogó HVAC megoldást kínál, amely megfelel a szellőztetési és szénsemlegesítési igényeinek.

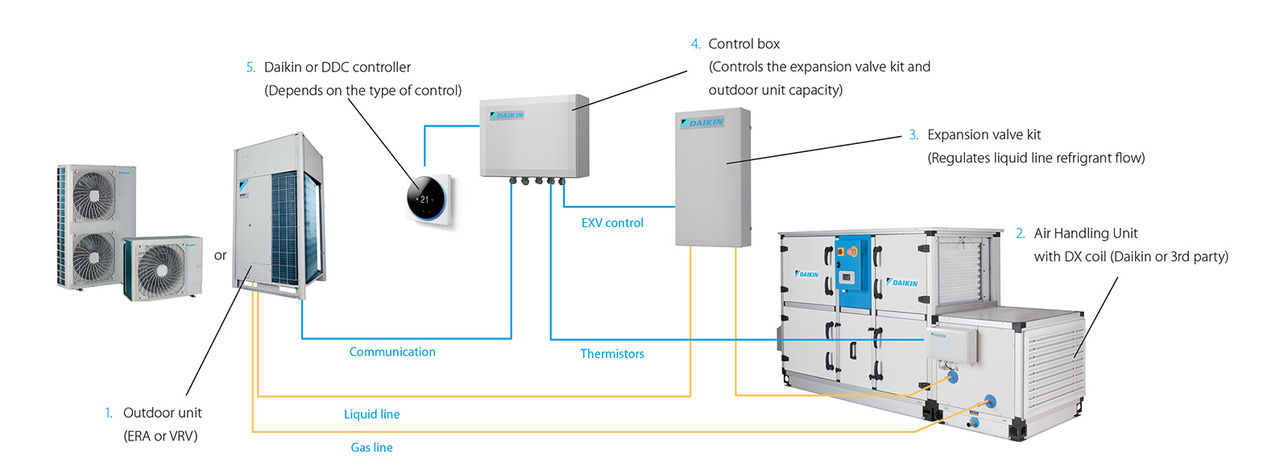

Daikin „Fresh Air” csomag
A Daikin DX készletei zökkenőmentes integrációt kínálnak az egész épület szellőztetőrendszerébe. Az egyedülálló DX csatlakozással a légkezelő egységeket bármely Daikin VRV vagy ERA inverteres kondenzáló egységhez csatlakoztathatja.
- Takarítson meg időt a plug-and-play megoldással: Az integrált expanziós szelep és a vezérlődoboz garantálja, hogy nincs szükség további konfigurálásokra, ezáltal egyszerűbbé válik a telepítés.
- Kevesebb tervezési feladat: A tervezők számíthatnak támogatásunkra a Daikin „Fresh Air” csomag közvetlen integrációjának megtervezésekor.
- Optimális teljesítmény: Korszerűsítse HVAC rendszerét, biztosítsa a zökkenőmentes telepítést és az épület szellőztetési teljesítményének hatékonyságát a végfelhasználók energiaköltségeinek csökkenése mellett.
Daikin „Fresh Air” csomag
A Daikin szellőztető rendszerek a teljes épületre kiterjedő gépészeti rendszerbe integrálhatók. Az egyedülálló DX csatlakozással a légkezelő egységeket bármely Daikin VRV vagy ERQ inverteres kondenzáló egységhez csatlakoztathatja. A beépített expanziós szelepnek és vezérlődoboznak köszönhetően ez egy igazi plug-and-play megoldás. Mivel nincs szükség további konfigurációra és a kivitelezőnek nem kell további terveket készítenie, kiválaszthatja ideális beállításait, mint bármely más szellőztető berendezésnél.

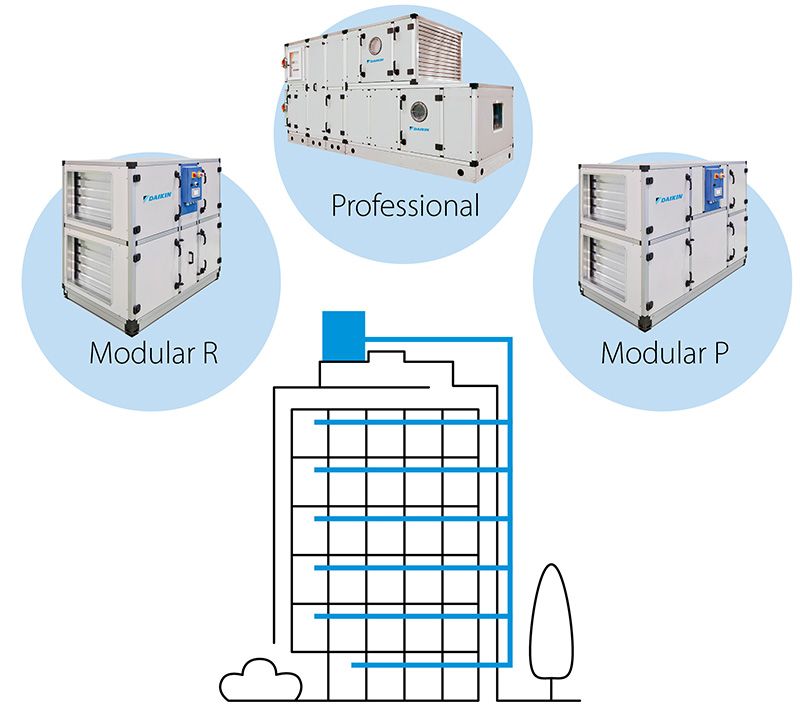

Központi és decentralizált szellőztetés
A Daikin központi és decentralizált szellőztetési megoldásokat is kínál a különböző épületek egyedi igényeihez. A központi rendszerek hatékony légelosztást biztosítanak egyetlen pontból, míg a decentralizált rendszerek rugalmas, egyszerűen telepíthető egységeket használnak különböző területeken. Mindkét típus optimális beltéri levegőminőséget és energiahatékonyságot kínál.
Központi szellőztetés

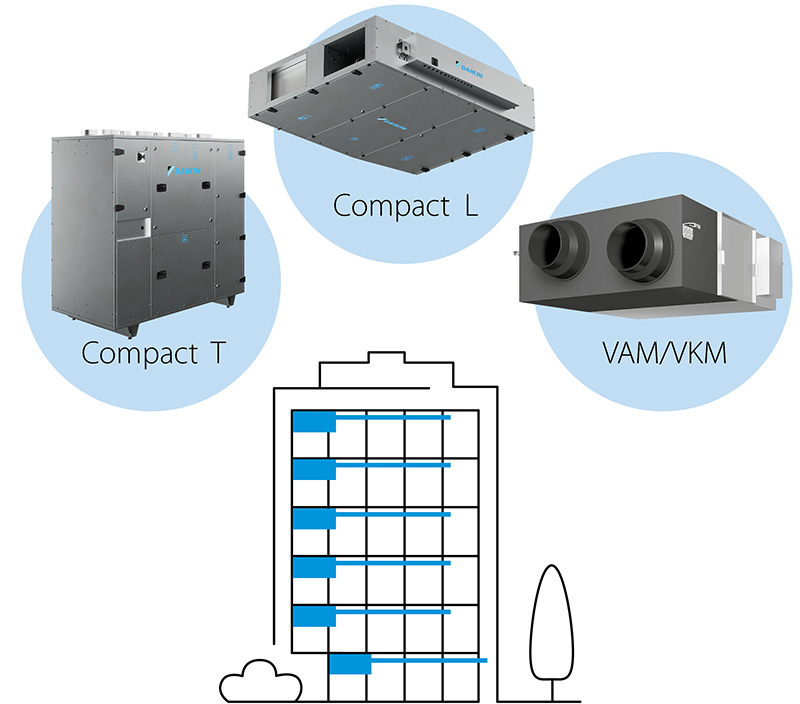

Decentralizált szellőztetés
Szellőztetési tippek és trükkök
A Daikin összeállított egy tippeket és trükköket tartalmazó listát arról, hogyan szellőztessük az irodákat és az üzleteket a friss levegő, valamint az egészséges és biztonságos munkahelyi környezet biztosítása érdekében.
Légkezelő egységeink széles portfóliója

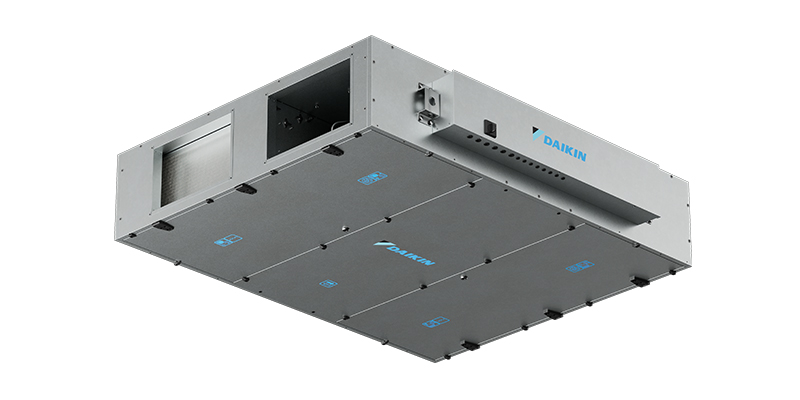

Compact L
Mennyezet alatti AHU egység
- Légszállítás: Max. 3 450 m³/h
- 6 méretben érhető el
- Egyszerűen telepíthető DX/víz/elektromos tekerccsel
- Az R410a és R32 hűtőközegekkel kompatibilis DX tekercsek
- Csendes működés
- A legmagasabb szintű kényelem
- Álmennyezeti alkalmazás (Zéró lábnyom)
- Ellenáramú HX max. 92%-os hatékonysággal

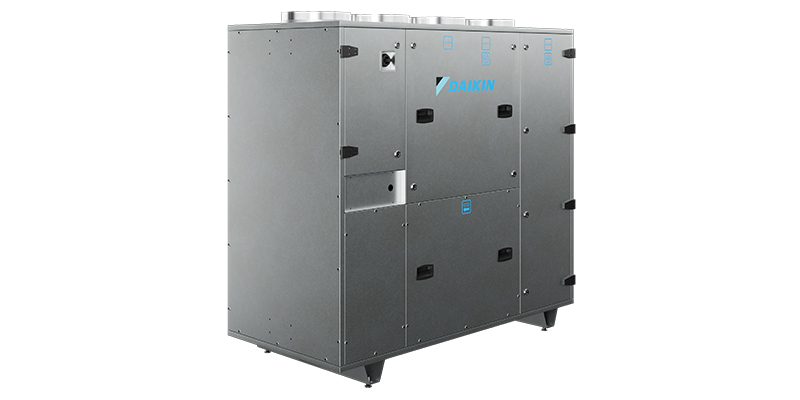

Compact T
Parapetes, felső leeresztésű AHU egység
- Légszállítás: Max. 4 200 m³/h
- 6 méretben érhető el
- Egyszerűen telepíthető DX/víz/elektromos tekerccsel
- Az R410a és R32 hűtőközegekkel kompatibilis DX tekercsek
- Csendes működés
- A legmagasabb szintű kényelem
- A legkisebb lábnyom
- Ellenáramú HX max. 92%-os hatékonysággal
- Egyszerűen telepíthető bármely utólagos átalakított épületbe

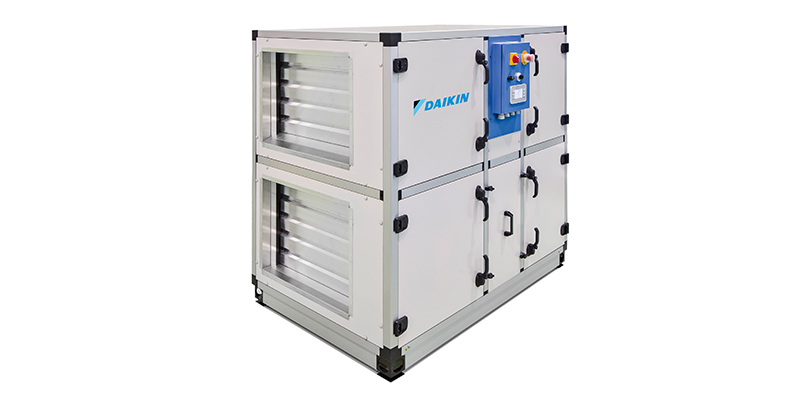

Modular R
Hővisszanyerő kerék típusa Légkezelő egység
- Légszállítás: Max. 25.000 m³/h
- 10 méretben érhető el
- Egyszer csatlakoztatás: Kompatibilis a DX- és a víztekercsekkel
- Telepítés: Beltéri és kültéri beállításokhoz is megfelelő
- Vezérlési opciók: Integrált vezérlőkkel és azok nélkül is elérhető
- Energiahatékonyság: Kiemelkedően energiahatékony AHU egységek
- Hőcserélő: Forgókerekes hőcserélő (HX)
- Gyárilag konfigurált: Előre programozott és gyárilag tesztelt vezérlők az egyszerű telepítéshez

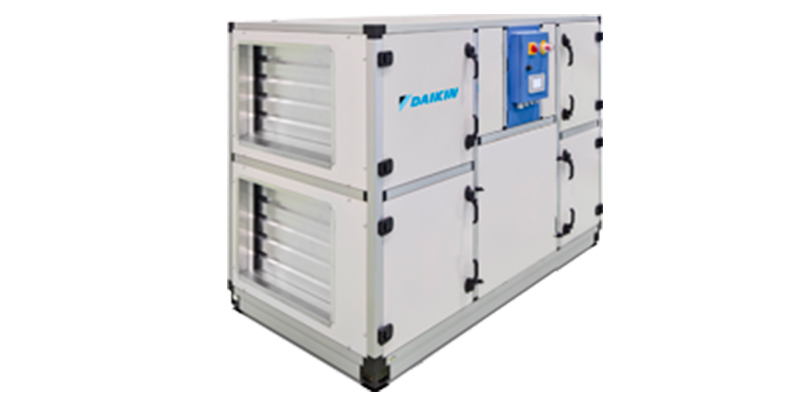

Modular P
Lemezes típusú hővisszanyerés Légkezelő egység
- Légszállítás: Max. 20.000 m³/h
- 10 méretben érhető el
- Egyszer csatlakoztatás: Kompatibilis a DX- és a víztekercsekkel
- Telepítés: Beltéri és kültéri beállításokhoz is megfelelő
- Vezérlési opciók: Integrált vezérlőkkel és azok nélkül is elérhető
- Energiahatékonyság: Kiemelkedően energiahatékony AHU egységek
- Hőcserélő: Ellenáramú lemezes hőcserélő (HX)
- Gyárilag konfigurált: Előre programozott és gyárilag tesztelt vezérlők az egyszerű telepítéshez

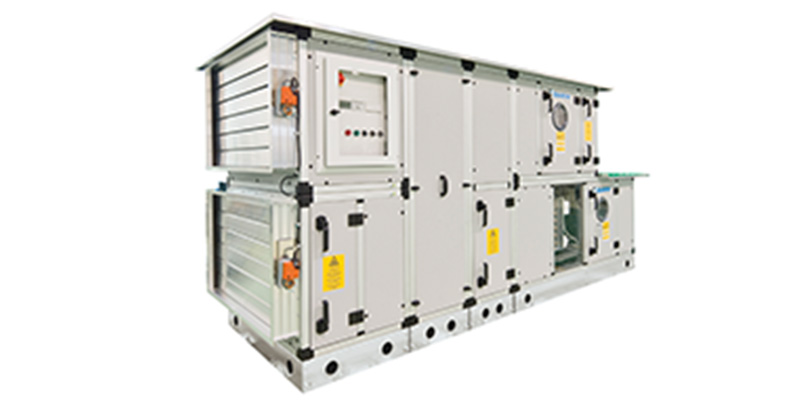

Professional
Egyedileg összeállított AHU egység az összes igénye teljesítéséhez
- Légszállítás: Max. 144 000 m³/h
- A kért, pontos méretek teljesítése lehetséges
- Vezérlővel és anélkül is elérhető
- Precíz hőmérséklet-szabályozási opció
- A legmagasabb szintű kényelem hűtőberendezés / hőszivattyú / DX kondenzátor egységek csatlakoztatásával
- Higiéniai, ATEX, RLT tanúsítványok kérhetőek
- Gyárilag felszerelt és konfigurált vezérlő elérhető

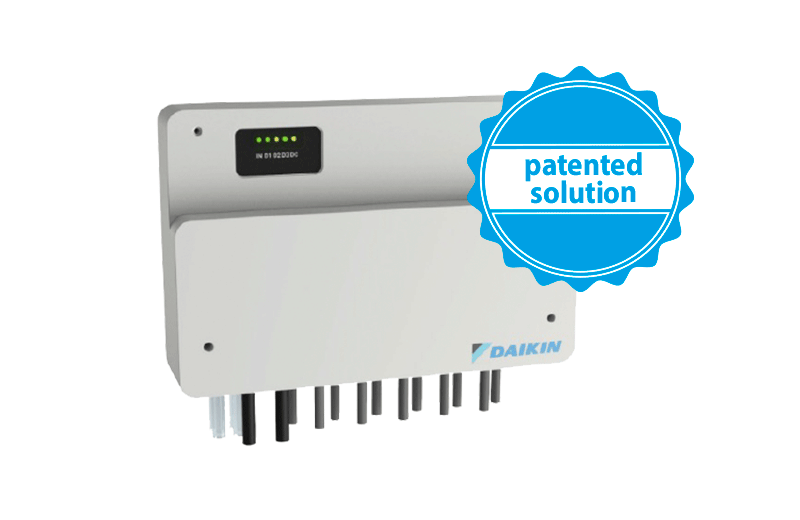

Daikin digitális vezérlés
Plug-and-play vezérlőrendszer
- Maximális rugalmasság az akár 310 I/O (bemenet/kimenet) kiválasztásával
- Alacsony és magas feszültségű rendszerek integrálása akár 75 kW támogatással a sokoldalú alkalmazásokhoz.
- Felhasználóbarát vezérlőfelület és kommunikáció a Daikin digitális vezérlővel
- Ingyenes hűtés/ingyenes fűtés kezelés
- VRV közvetlen expanziós és hűtött vizes rendszerek kezelése
- Minden alkotórész belső vezetékelésű
- Gyorsabb csatlakozás a részek között
- Programozható időzítés
- CO2 szondával vezérelt Beltéri levegőminőség (IAQ)
- Felügyelet és vezérlés kezelése, helyi, távoli opciók (Modbus, Bacnet)

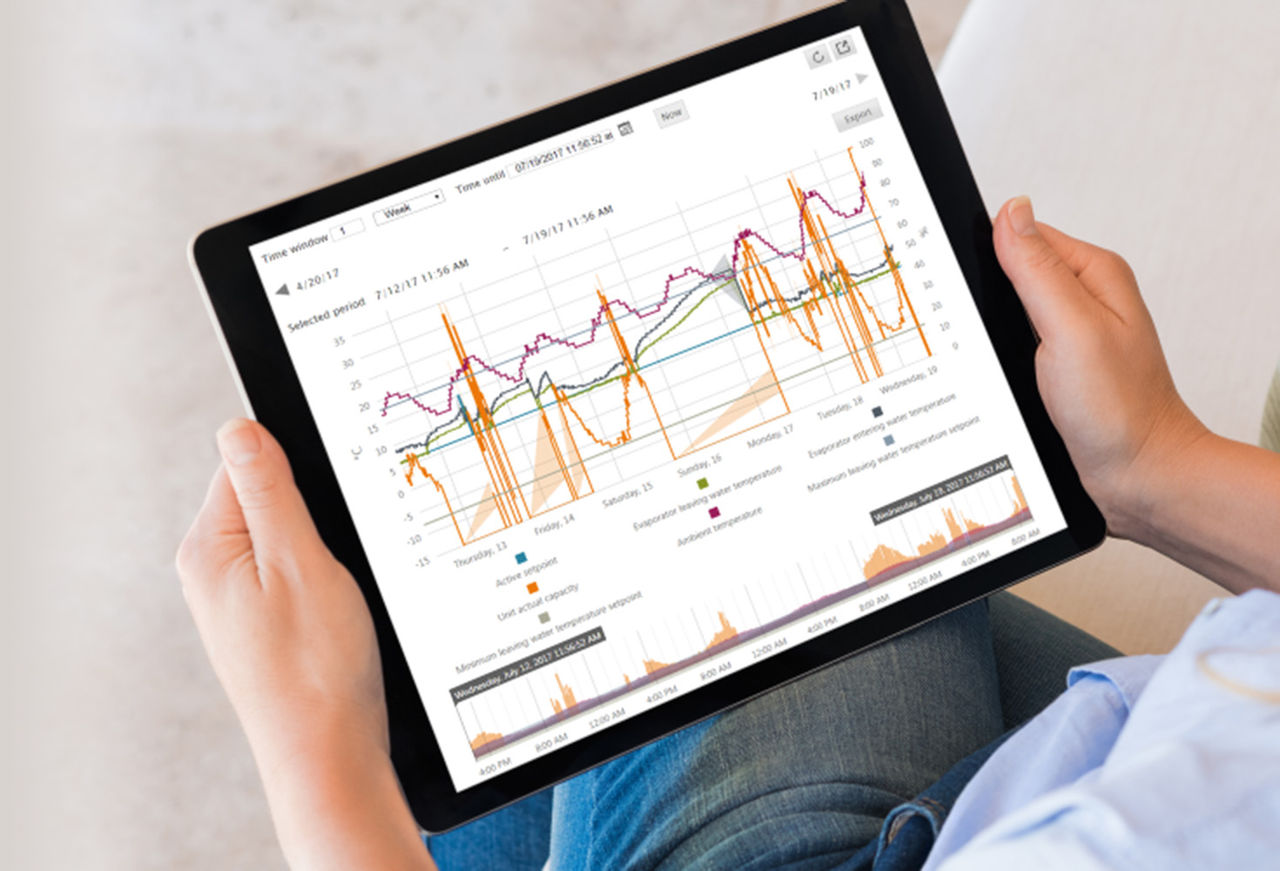

Daikin on Site
A távoli felügyelet és vezérlés a hűtőüzemekhez és légkezelő egységekhez
- Felügyelje vagy vezérelje hűtőberendezését vagy AHU egységét bárhonnan, bármikor
- Távoli diagnosztizálási támogatás a Daikin szakértőitől a rendszer optimális teljesítménye és hosszú élettartama érdekében
- Az üzemelési adatok elérése a fokozott vezérlés és megbízhatóság érdekében
- Magas szintű biztonság az adatvédelem, a tárolás és a szállítás tekintetében.
- Az üzemeltetési és karbantartási költségek optimalizálása

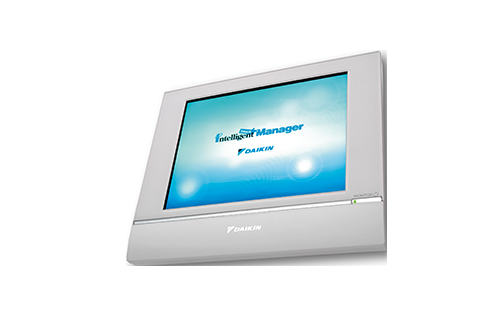

Intelligent Touch Manager (ITM)
Kezelje az egész épületet egyetlen interfésszel
Ideális megoldás közepes és nagy méretű kereskedelmi alkalmazásokhoz, akár több AHU és VRV egység vezérlése is lehetséges, ideértve az egyetlen iTM-mel rendelkező beltéri egységeket.
Zökkenőmentes integráció a VRV és AHU egységekkel, valamint a harmadik felek berendezéseivel, ezáltal lehetővé téve a klímaszabályozást, a világítást és a riasztásokat egyetlen interfészről
Optimalizálja az energiahasználatot a fogyasztás monitorozásával és az energiapazarlás érzékelésével.
Egyszerűen használható elemzések, akár 15% megtakarítása.
Moduláris kialakítás: lehetővé teszi a rendszer személyre szabását, hogy bármely méretű és igényű épülethez megfelelő legyen.
Heti 7 napos, napi 24 órás távoli monitorozás a Daikin i-Net csatlakoztatásával a rendszer folyamatos teljesítménye érdekében.
Tanúsítványok és minőségbiztosítás
Légkezelő egységeink kiváló minőségét és teljesítményét az Eurovent Tanúsítvány garantálja. Ez a tanúsítvány biztosítja, hogy termékeink megfelelnek a legmagasabb hatékonysági, higiéniai és megbízhatósági szabványoknak.
Tanúsítványok:
- Eurovent tanúsítvánnyal ellátott teljesítmény: Garantálja, hogy AHU egységeink megfelelnek a teljesítményre vonatkozó legszigorúbb követelményeknek.
- A 2018 ErP – ECODESIGN követelmények teljesítése: Biztosítja a legújabb energiahatékonysági és környezetvédelmi előírásoknak való megfelelőséget.
- Higiéniai irányelv VDI 6022: A Compact L és Professional termékválasztékunk tanúsítvánnyal rendelkezik, ezzel garantálva, hogy megfelelő a higiéniára vonatkozó szigorú előírásoknak.
- Higiéniai irányelv DIN 1946: A Professional termékválasztékunk tanúsítványa, amely hangsúlyozza az egészség és a biztonság iránti elkötelezettségünket.
- RLT tanúsítvánnyal ellátott teljesítmény: Igazolja az AHU egységeink megbízhatóságát és hatékonyságát.
A kulisszák mögött: gyártási kiválóság
Lépjen be olaszországi gyárunkba és ismerkedjen meg a Daikin AHU egységek gyártásával. Legyen tanúja precíziós mérnöki és szakértői szaktudásunknak, amelyek garantálják, hogy minden Daikin AHU egység megfelel a legmagasabb minőségi és innovációs előírásoknak.
Esettanulmányok

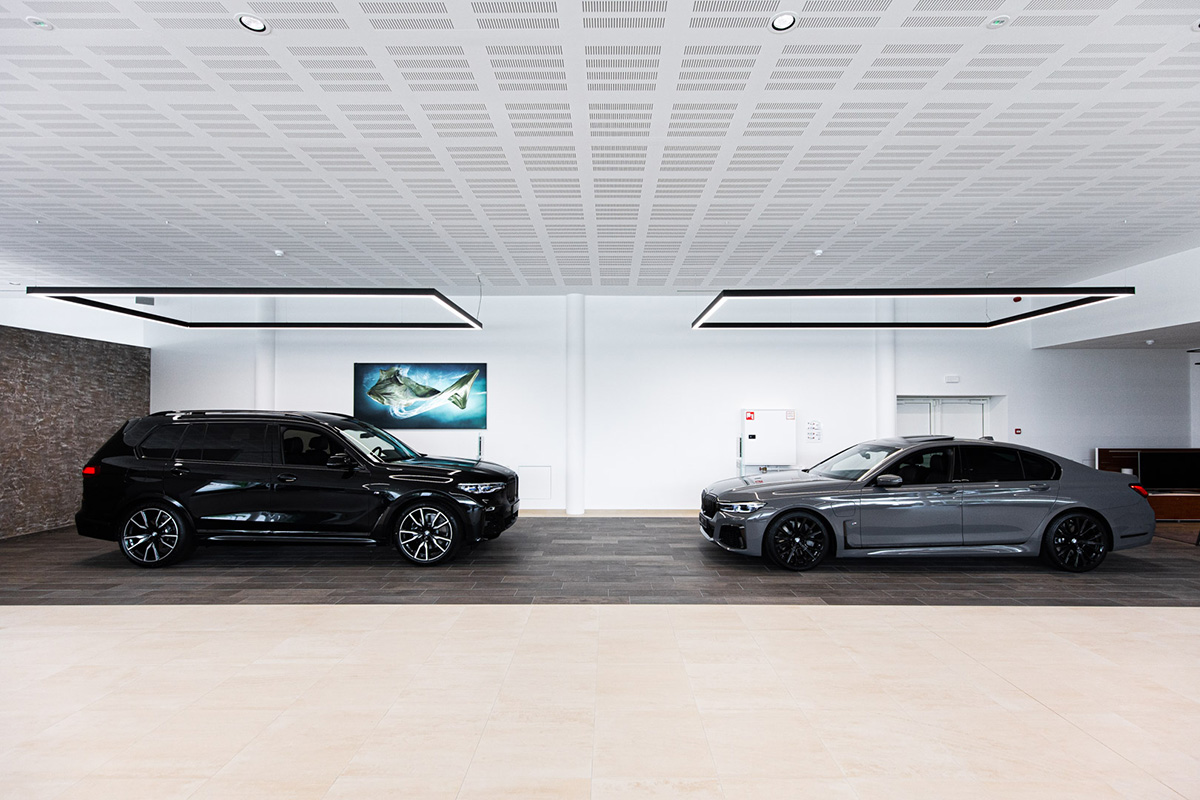

BMW Meerschman
Ismerje meg, hogy a Daikin fejlett HVAC megoldásai hogyan garantálják az optimális klímaszabályozást, energiahatékonyságot, és kiemelkedő kényelmet a BMW Meerschman bemutatótermében, ezzel fokozva az általános ügyfélelégedettséget.

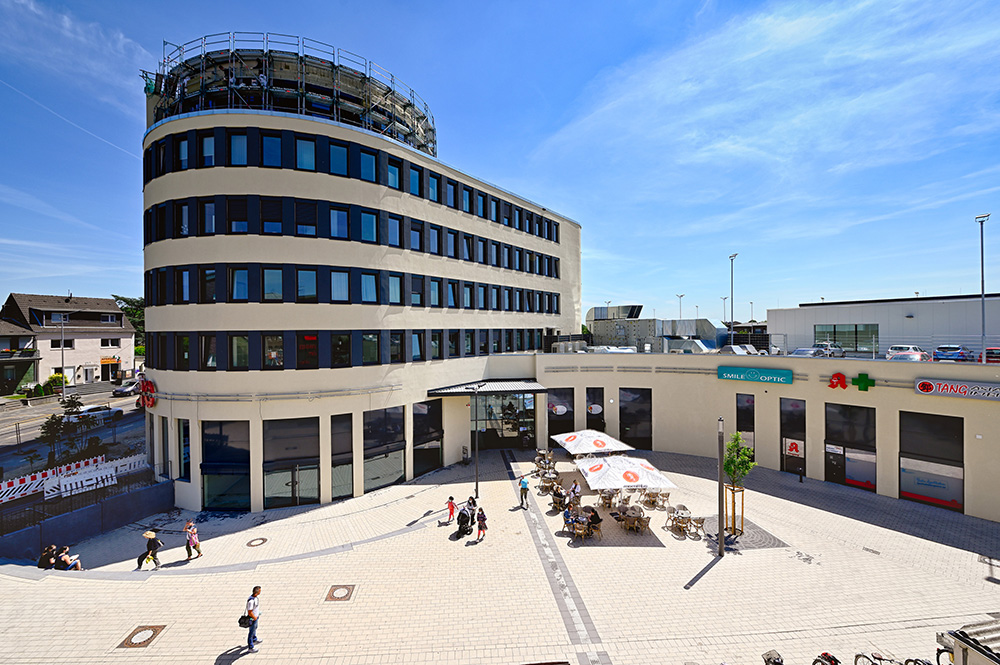

Intro Bergheim bevásárlóközpont
A Daikin egy személyre szabott és energiahatékony, teljes körű HVAC megoldást alakított ki, amely optimális klímaszabályozást és energiahatékonyságot biztosít a Köln melletti új bevásárlóközpont 22 viszonteladói egységében.

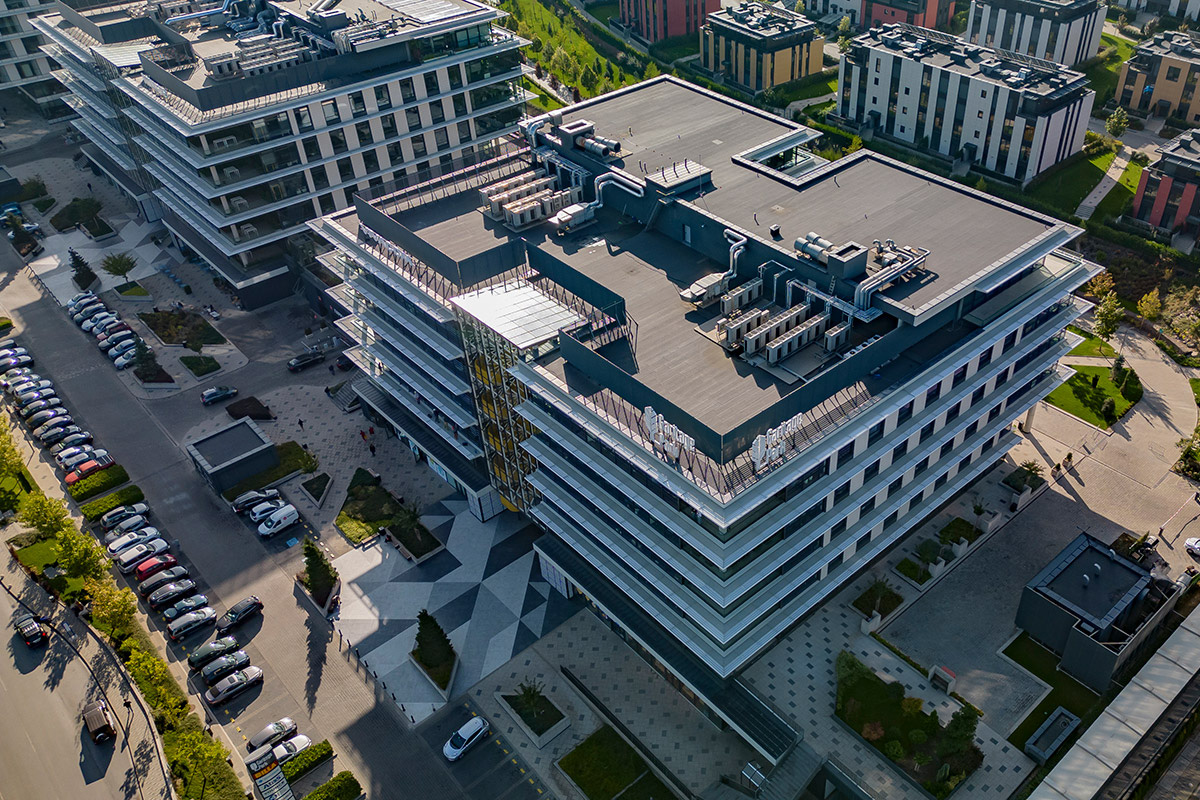

Garitage Park
Ismerje meg, hogyan alakította ki a Daikin a HVAC megoldását, amely a lehető legjobb klímát biztosítja, miközben elkerüli a gáz használatát egy olyan helyszínen, amely 23 futballpálya nagyságát teszi ki.
Tudjon meg többet
Tudjon meg többet
A termékekre vonatkozó további információk
Ismerje meg szolgáltatásainkat és megoldásainkat a Daikin360-nal
A szakértő telepítéstől a karbantartásig és a javításig, a csapatunk gondoskodik arról, hogy az Ön HVAC rendszerei egész évben hatékonyan működjenek. A DAIKIN megbízható megoldásai megőrzik otthona és vállalkozása komfortérzetét, és megtakarítást érnek el energiaköltségein.
A Daikin távoli felügyelet és vezérlés a hűtőüzemekhez és légkezelő egységekhez
A Daikin távoli felügyelet használata optimális használatot és költségeket eredményez a rendszer teljes élettartama alatt, mialatt növeli annak hatékonyságát és megbízhatóságát.
Érjen el optimális levegőminőséget
Biztosítsa a friss, egészséges és komfortos beltéri környezetet a Daikin fejlett szellőztetési megoldásaival. Az energiahatékony hővisszanyerő rendszerektől a nagyméretű légkezelő egységekig, az optimális levegőminőség érdekében rendszereink zökkenőmentesen integrálhatók HVAC rendszerébe.
